数控重型卧车车床
CK8450H×3500

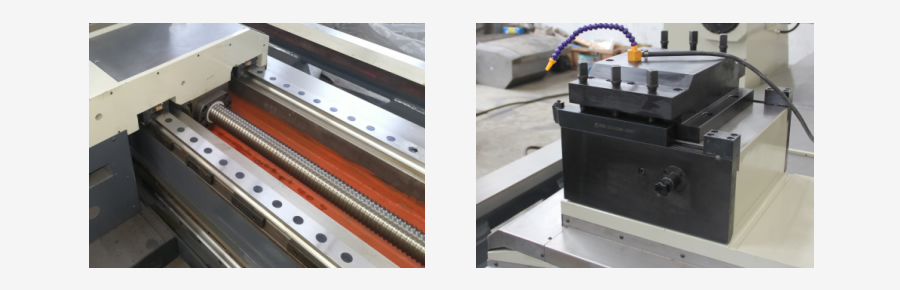

CK8450H 数控轧辊车床床身采用2+3重载型直线滚动导轨结构,即床身水平布置2根矩形导轨提供尾座的运动和定位,与其平行布置的2根重载型直线滚动导轨提供床鞍的运动和定位,并在床身前侧垂直面上设置一根直线滚动导轨作床鞍的辅助支撑。
数控重型卧车车床

CK8450H 数控轧辊车床床身采用2+3重载型直线滚动导轨结构,即床身水平布置2根矩形导轨提供尾座的运动和定位,与其平行布置的2根重载型直线滚动导轨提供床鞍的运动和定位,并在床身前侧垂直面上设置一根直线滚动导轨作床鞍的辅助支撑。以此保证床鞍、刀架除具有很好的承载刚性,更有优良的系统响应灵敏度和动态精度。

床鞍刀架采用了AO型整体刀架方案。该刀架可以提高机床车削过程中的刀杆的刚性,减少振动。并通过调节刀架位置适应深槽孔型的轧辊加工。此刀架方案在德国HERKULES公司的轧辊车床上应用的十分有效。车削高硬度轧辊外圆时,单边一次性切削深度能达到10mm。

我公司还可以按照客户要求选择配置数控刀架(建议加工型材客户选用电动刀架)。

机床配有自动编程软件,对话式操作系统可对轧辊外圆、孔型进行自动编程,减轻了烦琐的编程工作。而且经优化生成的加工程序有效的减少空程进给时间,提高了切削工作效率。



技术参数:


型号
工件材质
最大工件直径
长度
机床承重
切削方式
主轴锥孔
主轴功率及控制方式
主轴转速
花盘最大扭矩
CK8450
所有材质轧辊
Φ500mm
2500mm/3500mm
4T/6T
自动宏程序、软件编程
MS8#
30KW变频调速或伺服主轴
两档5~350r/min
12KN
CK8450H
同上
Φ500mm
2500mm
4T/6T
自动宏程序、软件编程
MS8#
30KW
变频调速或伺服主轴
两档5~350r/min
12KN

型号
尾座主轴锥度
快速进给速度
精度
中心高
导轨形式
机床外形尺寸
重量
控制系统
CK8450
MS6#
3000mm/min
0.001mm
400mm
4+1硬轨
5750(6900)
×2140×1840mm
10T
西门子
CK8450H
MS6#
6000mm/min
0.001mm
400mm
2+3线轨
5600×2100×1830mm
10T
西门子
