XK9350F数控旋飞雕铣床。该机床摒弃了许多生产商采用的摆动切削式铣头切削月牙槽的方案。采用了新颖的飞刀切槽结构；飞
刀的传动、定位夹紧及支撑结构采用了一系列新型的功能性结构，保证快速、稳定、可靠。月牙槽的加工效率优越、精度高、刚性强，可轻松加工高硬度碳化钨辊环、复合辊等各类高硬度轧辊。
飞刀的传动、定位夹紧及支撑结构采用了一系列新型的功能性结构，屏弃了高速旋转的飞刀传动部件传统采用的蜗轮蜗杆结构（在高速传动中蜗轮蜗杆极易磨损失效，且效率底）。保证高效快速、飞刀结构加工横肋槽、飞刀系统支撑刚性好。稳定、可靠。

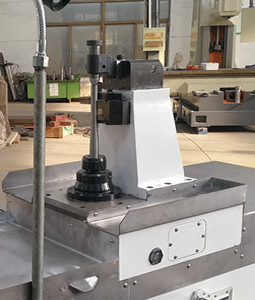

飞刀支撑结构借鉴了意大利的同类型机床的特点，支撑块采用圆弧面支撑，支撑效果好，同时在刀杆顶端用活动顶尖支撑，来提高刀杆的支撑刚性和精度。

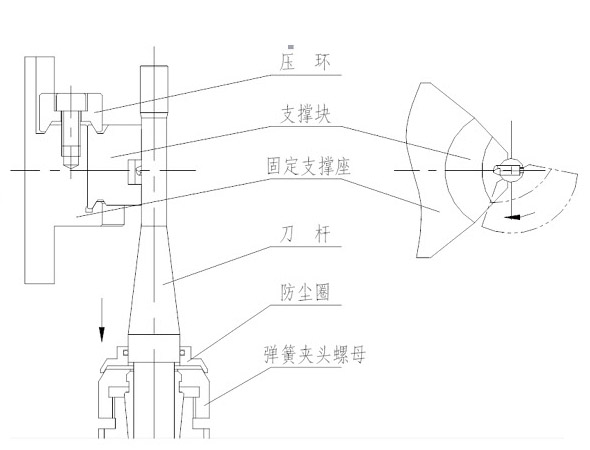

飞刀高刚性、高精度支撑，结构合理。详见图：
伺服驱动的飞刀传动机构采用纯齿轮传动（6级精度，磨制），传动精度高、刚性高、平稳。
机床纵向采用滚珠丝杆传动（避免齿轮齿条传动不精确的缺点），数控系统自动控制，能实现一道孔型到下一孔型自动移动，定位精确，无需人工手动移动。

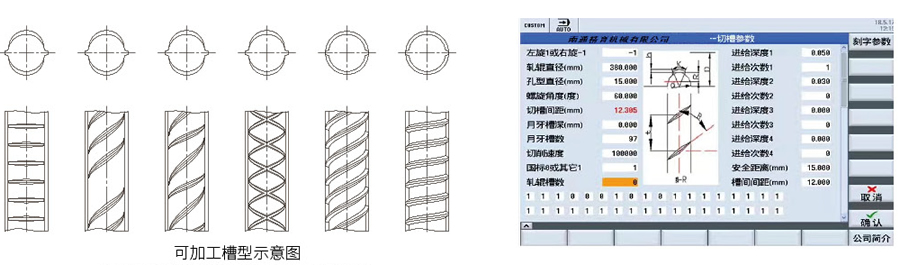

数控系统内嵌入了我公司与西门子公司合作开发的自动编程软件，只需输入轧辊直径、规格等参数，自动编辑生成月牙槽加工程序和刻字程序。减轻了烦琐的编程工作，提高加工效率。
技术参数：
|
型号 |
工件材质 |
可加工轧辊直径 |
长度 |
适合螺纹规格 |
切削方式 |
主轴功率 |
主轴转速 |
|
XK9350F |
普通材质轧辊、高速钢、复合辊、碳化钨等 |
Φ100~Φ500mm |
2500mm |
5~50mm |
飞刀铣削 |
2.5KW |
0~500r/min |
|
XK9350FG |
普通材质轧辊、高速钢、复合辊、碳化钨等 |
Φ100~Φ500mm |
2500mm |
5~50mm |
飞刀铣削 |
2.5KW |
0~500r/min |
|
型号 |
切削速度 |
精度 |
头架主轴锥孔 |
导轨形式 |
机床外形尺寸 |
重量 |
控制系统 |
|
XK9350F |
0~120000mm/min |
0.001mm |
MS5# |
硬轨 |
4000×1580×1900mm |
4.2T |
西门子、三菱等 |
|
XK9350FG |
0~120000mm/min |
0.001mm |
MS5# |
线轨 |
4000×1580×1900mm |
4.2T |
西门子、三菱等 |
